电磁屏蔽罩：电子设备内部的无形防护铠甲

独特的结构设计

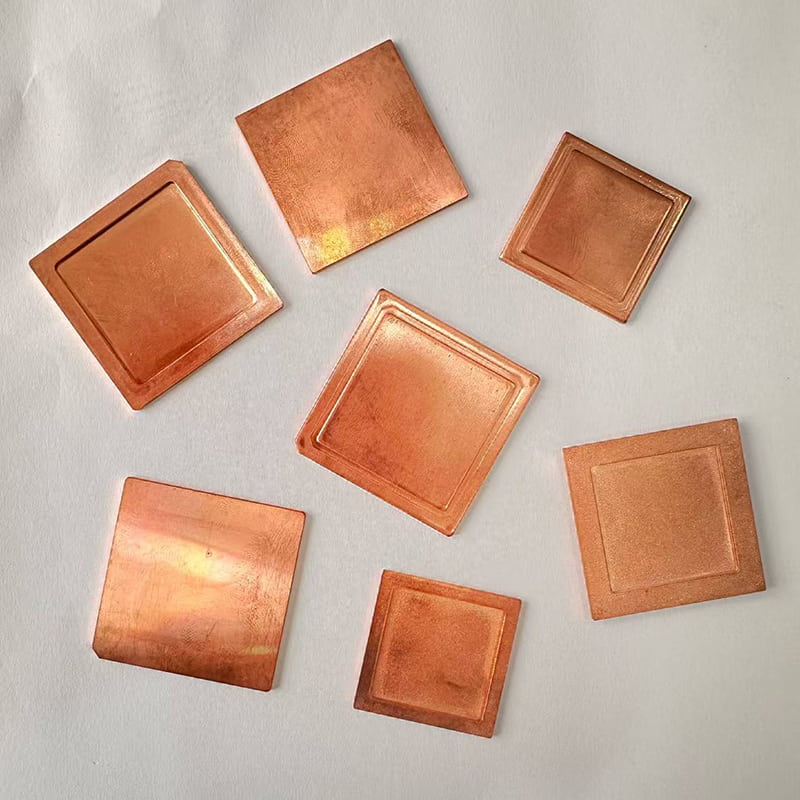

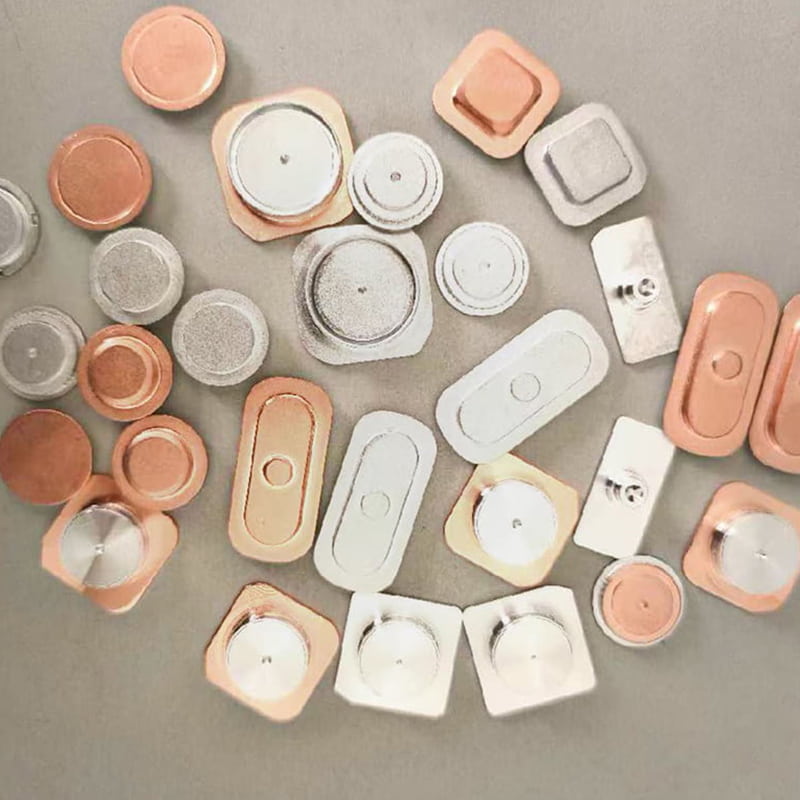

拆开一台智能手机或笔记本电脑，仔细观察主板，你会发现一种造型特别的金属零件：中部下凹、边缘平整，牢牢扣在电路板的指定区域，如同给微型芯片量身定做的金属 “保护帽”。这个不起眼的金属罩，就是电磁屏蔽罩（EMI Shielding Can，也简称电磁屏蔽壳 / 屏蔽盖）。

它的造型绝非随意设计：中部凹陷区域为芯片及周边分立元器件（电阻、电容、电感等）预留安装空间；四周平整的边缘可通过焊接或卡扣方式，与电路板上预装的屏蔽围框紧密贴合，在芯片区域形成近乎密闭的金属防护腔体。

屏蔽罩存在的必要性：看不见的电磁干扰威胁

现代电子设备集成了越来越多高频高速电路，包括射频模块、Wi‑Fi / 蓝牙芯片、GPS 模组、5G 通信单元等。元器件工作时会向外辐射电磁波，同时自身也极易受到外界电磁波干扰，这种现象即为电磁干扰（EMI）。

电磁干扰主要分为两类危害：

1. 向外辐射干扰
高频芯片运行时产生电磁波，会干扰设备内部其他精密电路（摄像头模组、麦克风、显示驱动电路等）；还会导致整机电磁辐射超标，无法通过 FCC、CE 等强制认证。

2. 对外界干扰敏感
射频、GPS 模组本身信号强度微弱，极易被设备内部其他元器件或外部电磁噪声淹没，造成信号失真、数据丢包、定位偏差、通话音质变差等故障。
手机、平板主板元器件排布密集，芯片间距极小，信号串扰问题会进一步加剧，而电磁屏蔽罩正是解决该问题的核心部件。

选材铜材的核心原因：导电性能是关键

屏蔽罩的屏蔽效果，本质取决于材料反射、吸收电磁波的能力，二者均与导电率直接相关。根据电磁屏蔽理论：材料导电率越高，对电磁波的反射损耗越大（高频场景尤为明显），屏蔽性能越好。

铜是工业常用金属中导电性能顶尖的材料，国际退火铜标准（IACS）将纯铜导电率定为 100%，作为行业导电率基准。对比参考：
- 铝导电率约 61% IACS
- 不锈钢导电率通常不足 3% IACS

因此磷青铜、黄铜、铍铜等铜合金成为高性能电磁屏蔽罩的首选材料。同时铜延展性优异，可通过冲压、拉伸工艺加工出复杂的凹陷结构；铜表面还可镀镍、镀锡，进一步提升防腐能力与可焊性。

工作原理：构筑一道电磁阻隔墙

电磁屏蔽罩的屏蔽作用分为三层机理：

1. 反射损耗
高导电金属屏蔽层与自由空间的波阻抗差异极大，电磁波接触金属表面时，大部分能量会被直接反射，无法穿透腔体。

2. 吸收损耗
少量穿透金属的电磁波会在导体内部产生涡流；受趋肤效应影响，涡流发热消耗剩余电磁能量。

3. 多重反射损耗
对于薄型屏蔽材料，电磁波会在屏蔽层内外界面反复反射，进一步衰减残余电磁信号。
三重机理共同作用：既隔绝外部电磁波侵入芯片，又将芯片自身辐射的电磁波封闭在腔体内，避免干扰周边电路。

典型应用场景

电磁屏蔽罩轻薄、高度集成，是消费电子与通信设备的标准元器件，广泛应用于：

- 智能手机、平板电脑：屏蔽射频模组、Wi‑Fi / 蓝牙芯片、电源管理 IC，保障通话与无线传输稳定；
- 笔记本电脑：防护无线网卡、主板高频电路，减少对屏幕、摄像头模组的干扰；
- GPS 导航设备：GPS 信号本身极微弱，屏蔽罩可杜绝其他电路噪声降低定位精度；
- 5G 基站与网络设备：5G 毫米波频段对电磁干扰高度敏感，基站射频前端模组普遍采用高性能屏蔽罩，保证信号完整性；
- 汽车电子：高级驾驶辅助系统（ADAS）、车载雷达、自动驾驶控制器普及，整车电磁兼容（EMC）标准大幅提升，毫米波雷达、域控制器大量使用屏蔽罩；
- 可穿戴、物联网设备：智能手表、TWS 蓝牙耳机等小型设备依靠屏蔽罩维持蓝牙连接稳定。

设计与生产核心考量

屏蔽罩体积微小，但设计制造需平衡多项工程需求：

1. 一体式 / 分体式结构
一体式屏蔽罩整体冲压成型，屏蔽性能更佳，但后期维修拆解困难；分体式由固定屏蔽围框 + 可拆卸上盖组成，便于返工、测试，是当前手机主板主流方案。

2. 接地与贴合
屏蔽罩必须与电路板接地层形成连续、可靠的电气连接，缝隙、接触不良都会成为电磁泄漏通道。

3. 通风与散热设计
部分屏蔽罩需开设散热孔或搭配导热材料，兼顾屏蔽性能与芯片散热需求。

4. 超薄化发展趋势
手机等设备持续轻薄化，屏蔽罩壁厚不断压缩，对材料强度、冲压加工精度提出更高要求。

总结

电磁屏蔽罩只是电路板上一枚不起眼的金属小件，却在幕后保障现代电子设备信号纯净、通信稳定。从中凹包边的精巧结构，到优先选用高导电铜材的设计，每一处细节都是为了在极小空间内，给精密芯片打造可靠的电磁防护屏障。随着 5G、汽车电子、物联网对电磁兼容要求持续提升，屏蔽罩技术也将持续迭代，朝着更薄、更轻、屏蔽效率更高的方向发展。
